Электроника УК 003

5 000,00 ₽

Недоступно

4 отзыва покупателей   Написать отзыв


Вы получите уведомление по email, когда этот товар появится на складе.


Описание товара

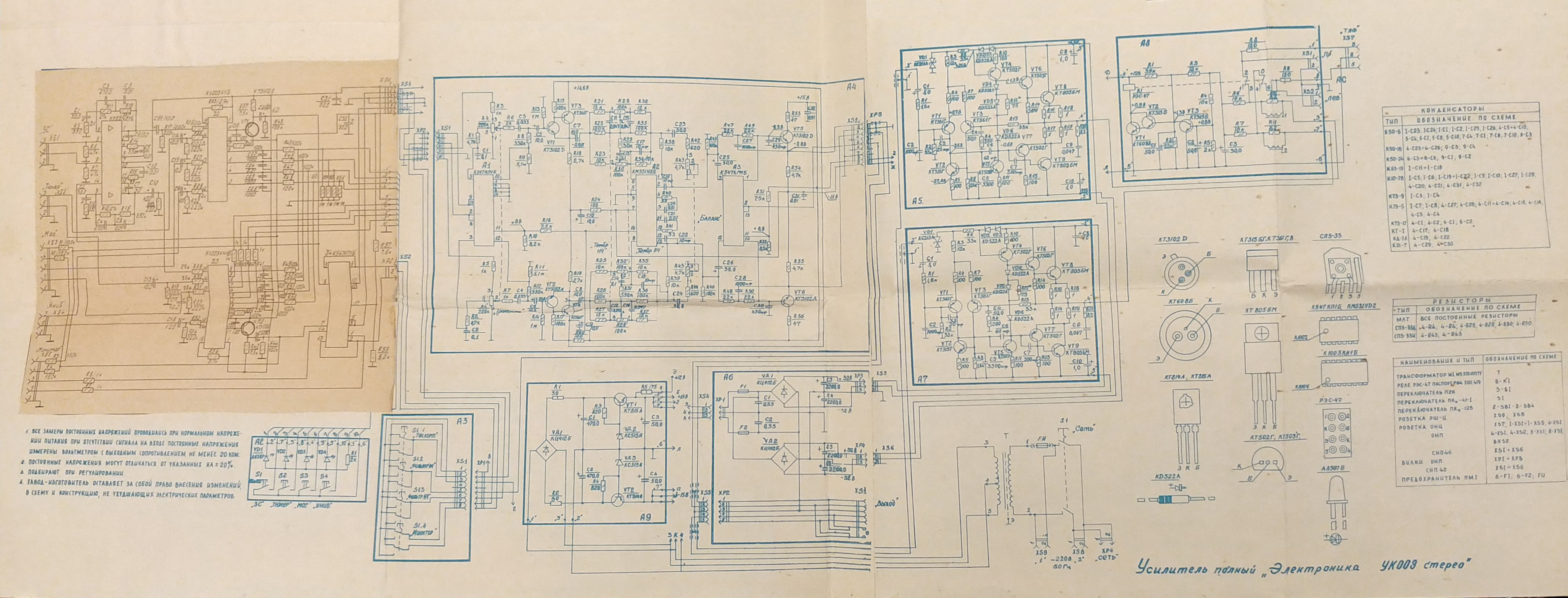

Схема электрическая принципиальная

Дата выпуска 11.1983 г. В хорошем состоянии. Работает прекрасно. Использовался как усилитель тыловых колонок домашнего кинотеатра.



КРАТКОЕ ОПИСАНИЕ

Усилитель "Электроника УК-00З стерео" предназначен для высококачественного усиления электрических звуковых сиг­налов в стереофоническом режиме при работе от магнитофо­нов, тюнеров, электропроигрывающих устройств и другой радиоаппаратуры. Усилитель не предназначен для работы от микрофонов электромузыкальных инструментов и радиотранс­ляционной сети.

В усилителе предусмотрено:

— тон компенсированная регулировка громкости с возмож­ностью отключения цепей тон компенсации;

возможность прослушивания звуковой программы через головные стерео телефоны;

наличие эффективно действующей системы защиты усилителя при подключённых к усилителю акустических системах в случае кратковременного выхода оконечных каскадов усили­теля из строя;

наличие обрезных фильтров низких и высоких частот;

возможность подключения двух магнитофонов в режиме "МОНИТОР" ;

-   подключение в сеть через дополнительные розетки усили­теля двух устройств, суммарная потребляемая мощность ко­торых не превышает 200 Вт;

раздельная регулировка тембра по низким и высоким частотам.

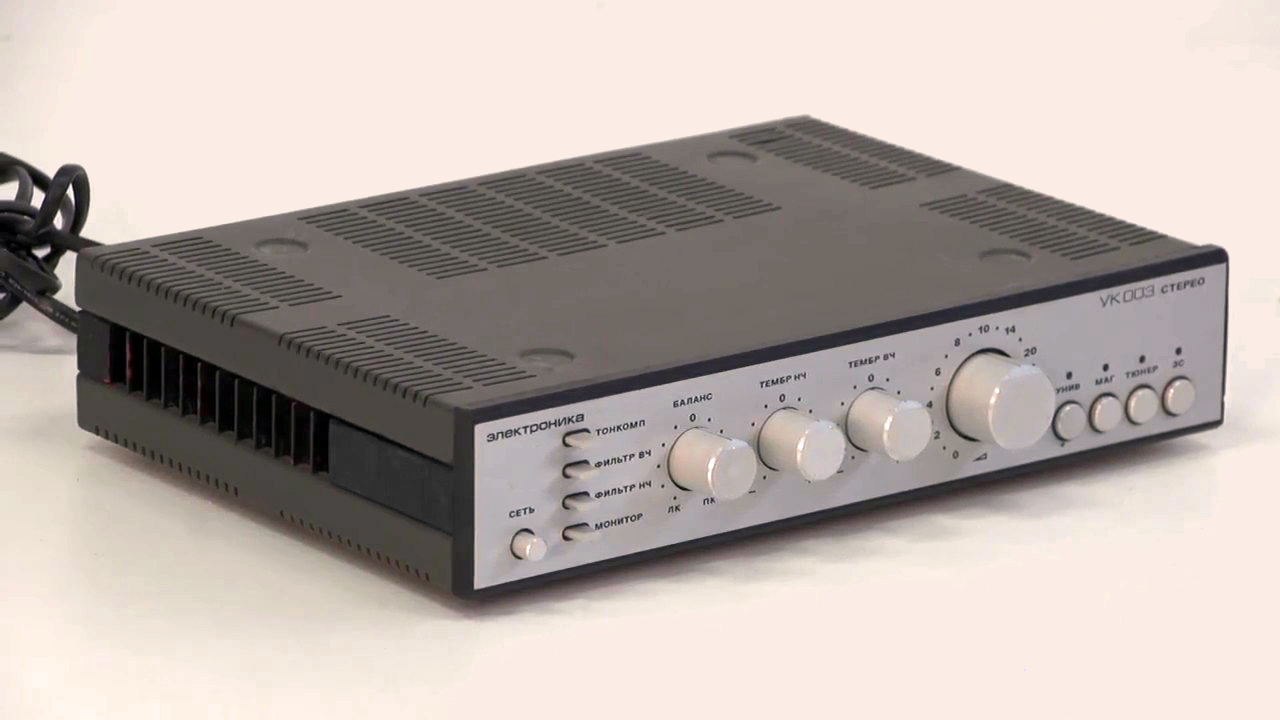

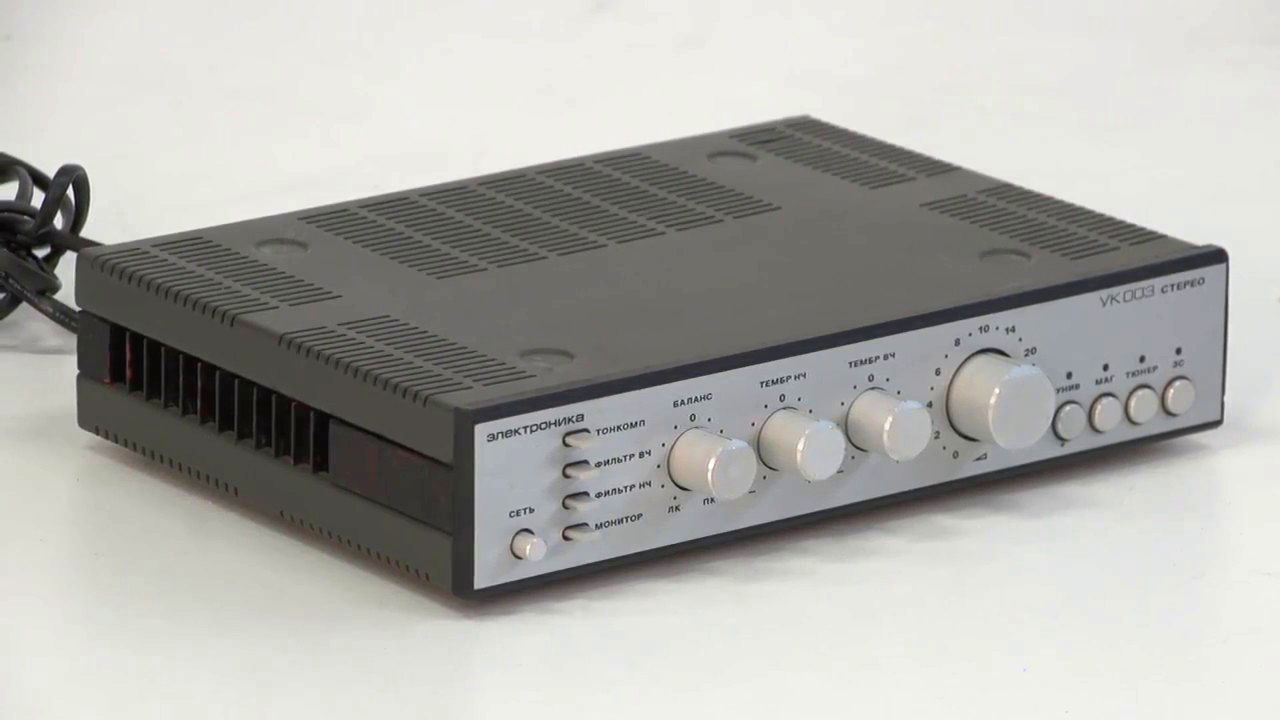

Внешний вид усилителя, расположение и назначение эле­ментов управления показаны на рис. 1 и 2. Схема электрическая принципиальная и электромонтажные чертежи приведены в приложении.



ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1. Номинальная выходная мощность на нагрузке 8 Ом, Вт              2x20

2. Диапазон эффективно воспроизво­димых частот, Гц                    20-20000

3. Неравномерность частотной характеристики

    в номинальном диапазоне частот, дБ

    со входов "ТЮНЕР", "МАГ", "УНИВЕРС", "МОНИТОР"                   ±0,7

    со входа "ЗС"                                                                                    ±1,5

4. Коэффициент нелинейных искажений в диапазо­не

   частот от 40 Гц до 16000 Гц, %, не более                                        0,3

5. Чувствительность со входов:

   "ЗС", мВ                                                                                              2(+0.5)

   "ТЮНЕР”, "МАГ", "МОНИТОР", "УНИВЕРС", мВ                                200 (+50)

6. Отношение сигнал/шум, при выходной

   мощности 20 Вт на канал, дБ, не менее                                          66

7. Входное сопротивление на частоте 1000 Гц со входов:

   "ТЮНЕР", "МАГ", "УНИВЕРС", кОм                                                   200±20

  " ЗС", кОм                                                                                           47±4,7

8. Выходное напряжение на выходе

   предварительного усилителя, мВ                                                   1000(-200)

9. Предел регулировки тембров на частотах

   ВЧ — 16 кГц, дБ, не менее                                                               ±10

   НЧ —40 Гц, дБ, не менее                                                                 ±10

10. Потребляемая мощность, Вт                                                         80

11. Габаритные размеры, мм, не более                                             300x260x66

12. Масса, кг, не более                                                                        4,9

Информация о товаре

АртикулUK-003
Тип товараУсилитель высшего класса
Цена (без НДС)5 000,00 ₽
Цена (с НДС)5 000,00 ₽
Налог0,00 ₽
Доступность Недоступно
Количество отзывов 4
